案例研究 · 摩托车与两轮车

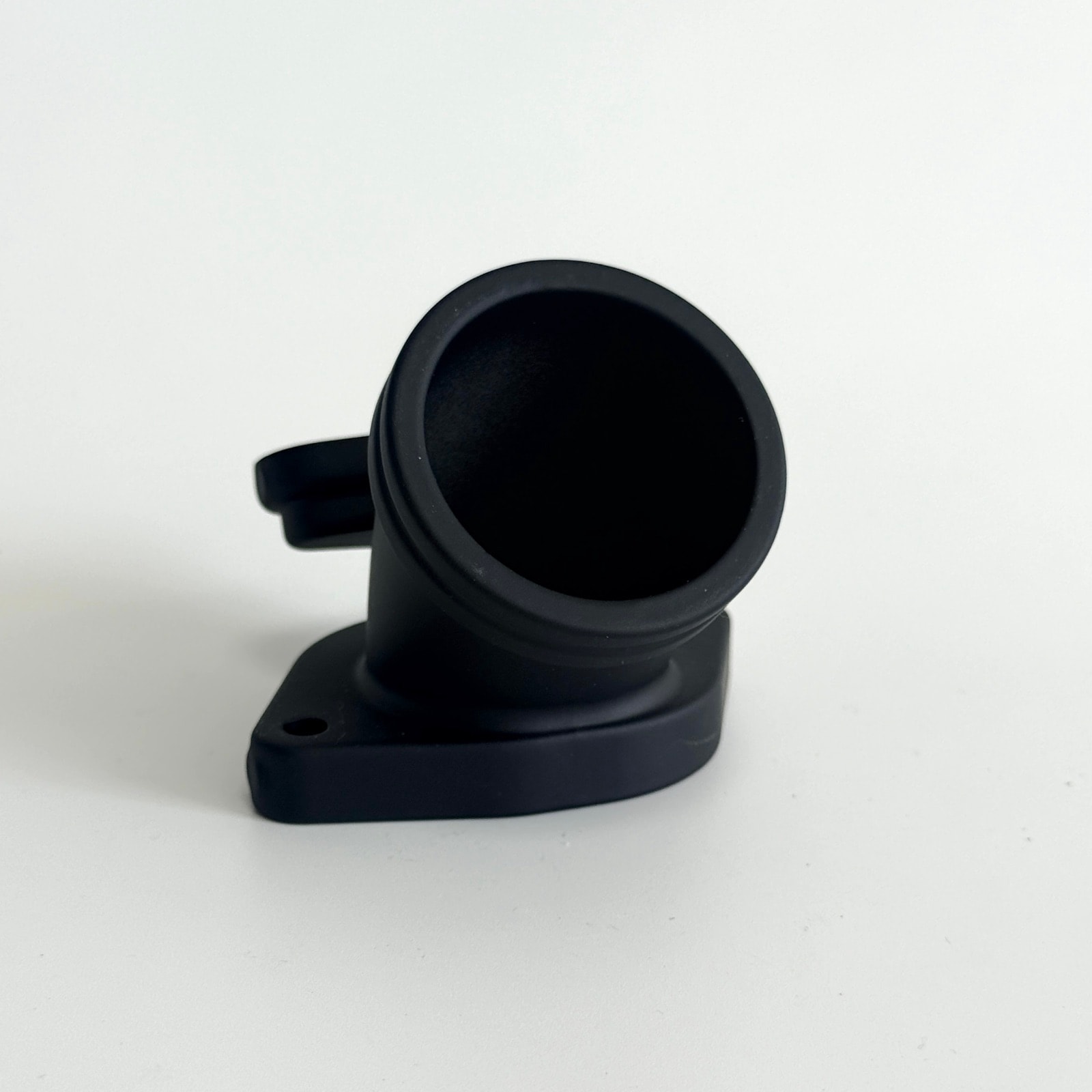

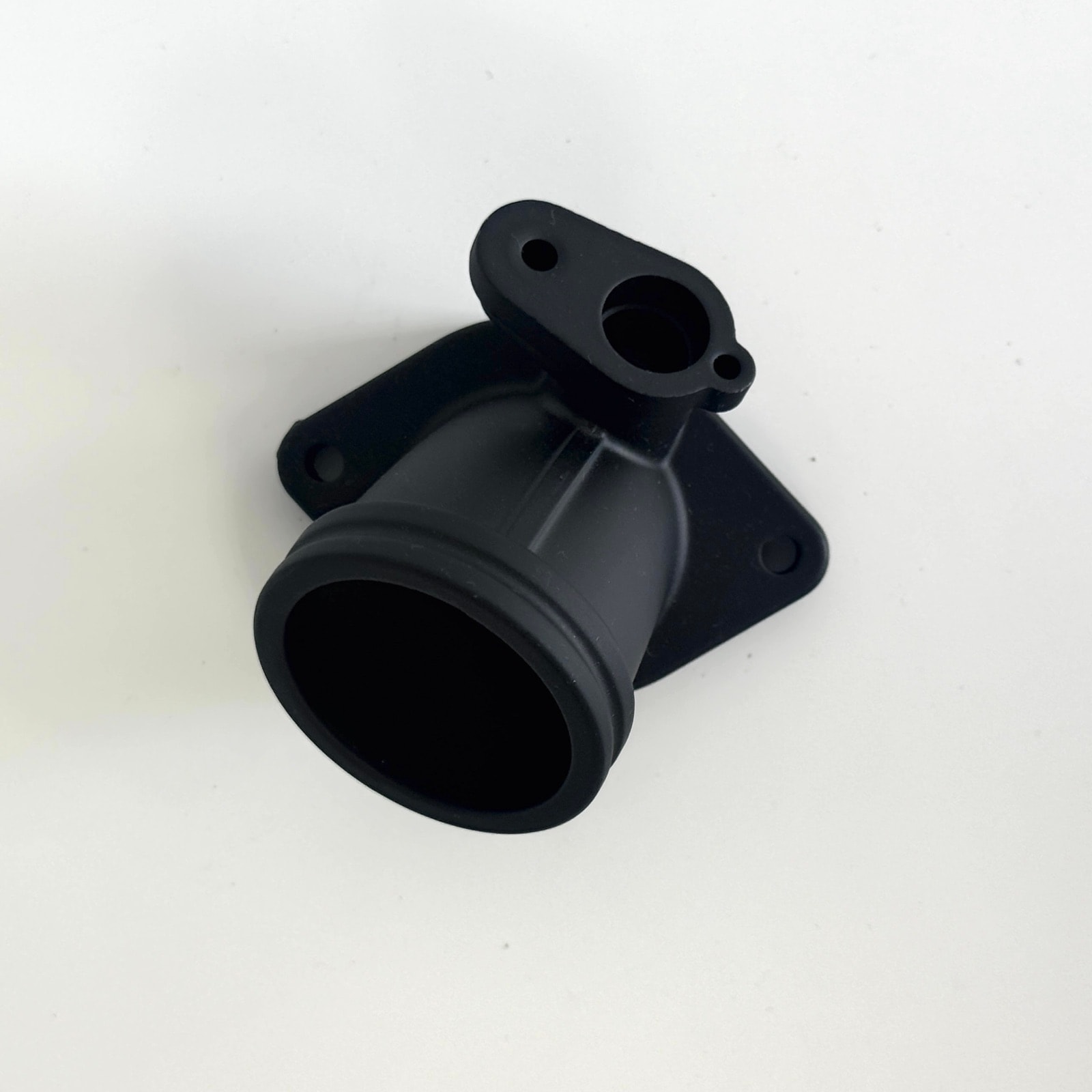

摩托车进气歧管接头压铸：两端法兰面平行度 0.1 mm，气密一次通过率 99% 以上
连接化油器与缸头的过渡件，两端法兰面分两次装夹加工时平行度可达 0.2 mm，密封垫单边受压、装机漏气。我们改为两端面一次装夹加工，浇口设在法兰厚大处，成品 100% 气密测试，平行度稳定在 0.1 mm 以内。
零件参数
| 零件名称 | 摩托车进气歧管接头 |
|---|---|
| 零件类型 | 化油器与流体控制件 |
| 应用产品 | 摩托车进气系统 |
| 客户类型 | 摩托车主机厂与改装市场 |
| 材料牌号 | ADC12 (JIS H5302) |
| 外形尺寸 | 约 85 × 60 × 55 mm |
| 单件重量 | 约 150 g |
| 壁厚范围 | 3.0 – 4.5 mm |
| 关键要求 | 两端法兰面平行度与平面度、通道气密 |
| 后加工 | 两端法兰面铣削、通道镗削、钻孔攻牙 |
| 表面处理 | 喷砂 + 黑色喷涂 |
| 交付形式 | 成品件 |
| 量产起始 | 2023 |
* 本案例参数为代表性数值，具体项目以图纸与评审结果为准。
更新于
技术要求
形位公差
两端法兰面的平行度要求 0.1 mm，各自平面度要求 0.05 mm。平行度决定密封垫两侧的压缩量是否一致，偏差过大时密封垫只有一侧压紧。
密封性
进气通道做气密测试，0.05 MPa 保压 20 s 不允许泄漏。通道漏气会在怠速时吸入额外空气，使混合气偏稀。
外观
成品带黑色涂层交付，涂层要求均匀、无流挂，按外观限度样板判定。
技术难点
两端面分次加工的平行度累积误差
分两次装夹铣两端面时，平行度可达 0.2 mm，装配后密封垫单边受压。二次装夹的基准转换误差直接反映在平行度上，而密封垫对单边压缩量差异非常敏感。
薄壁通道的气密
通道壁出现微渗漏，怠速时吸入额外空气造成混合气偏稀。弯曲通道的外侧壁是流动末端，容易形成冷隔与浅表层气孔，两者连通即形成渗漏路径。
我们的做法
两端法兰面一次装夹加工（CNC 加工）
两端面分次加工时，基准转换误差会直接落在平行度上。我们把两端法兰面放在同一次装夹中加工，每件检测平行度，并对密封面做着色检查。
浇口设在法兰厚大处，避免通道外侧壁最后充填（模具设计）
弯曲通道的外侧壁如果是充填末端，就容易聚集冷隔和浅表层气孔，两者连通便形成渗漏路径。我们把浇口设在法兰厚大处，调整充填顺序；模流分析确认充填顺序，并用短射件验证。
成品 100% 气密测试（成品检验）
每件成品用压降法做气密测试并记录结果，泄漏件不放行。
结果（稳定量产状态）
进入稳定量产后，两端法兰面的平行度稳定在 0.1 mm 以内，气密试压一次通过率在 99% 以上，装机后的漏气投诉低于 0.2%。
本案例常见问题
进气接头漏气一般从哪里查？+
按顺序查三处：一是两端法兰面的平面度与平行度，密封垫单边受压是最常见原因；二是通道壁本体的微渗漏，做压降法气密即可区分；三是螺纹孔穿透通道时的渗漏，攻牙深度超出设计会直接打通。前两项在我们出货前 100% 测试，第三项靠加工程序控制攻牙深度。
这类小件可以直接交成品（含喷涂）吗？+
可以。我们的常规做法是压铸、CNC、气密测试在厂内完成，喷砂喷涂由长期合作的专业厂承接，但工艺方案、来料与成品检验以及最终品质责任都由我们承担，客户只对接我们一家。如果客户指定表面处理供应商，我们也可以按指定方对接，只是品质责任划分需要在合同里写清楚。
