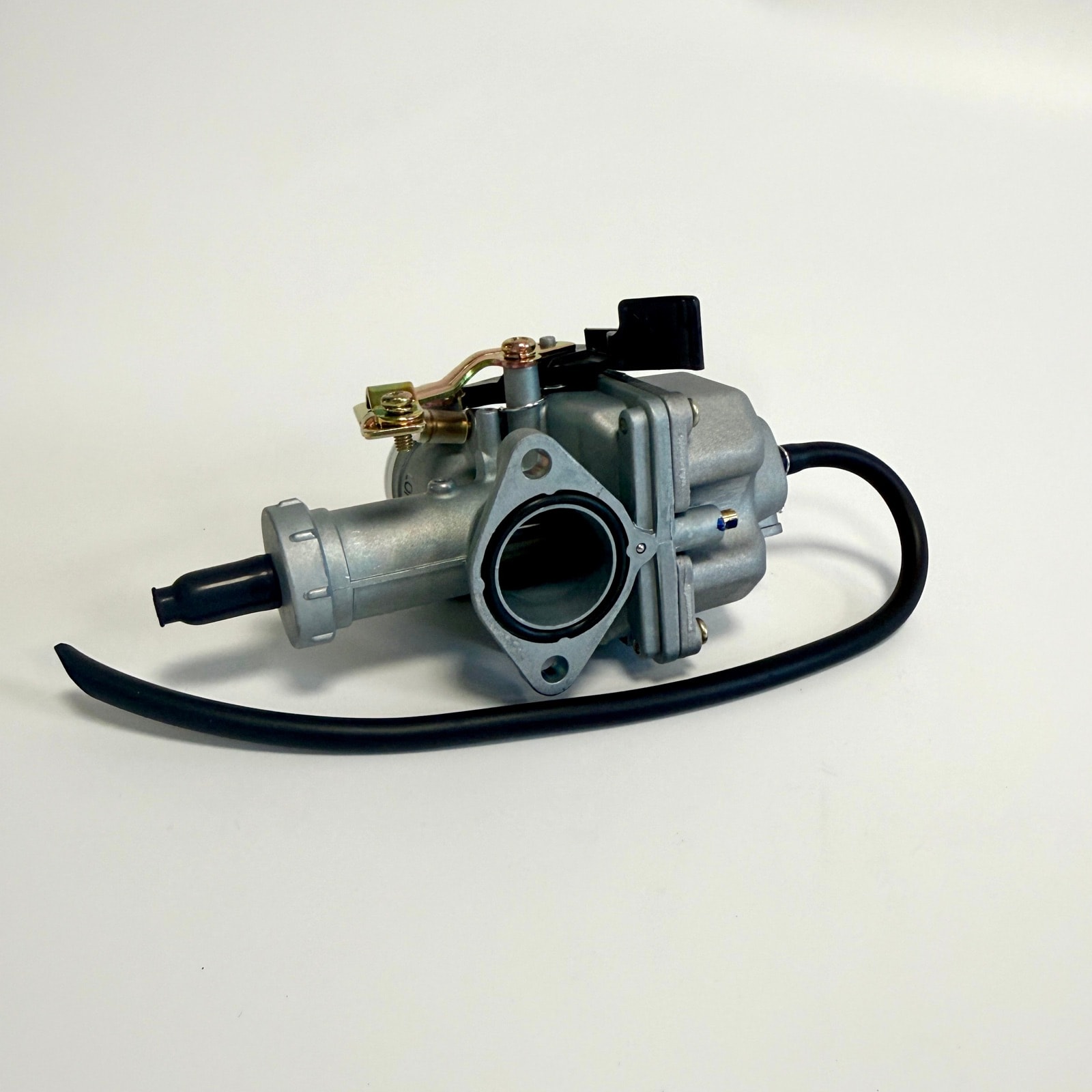

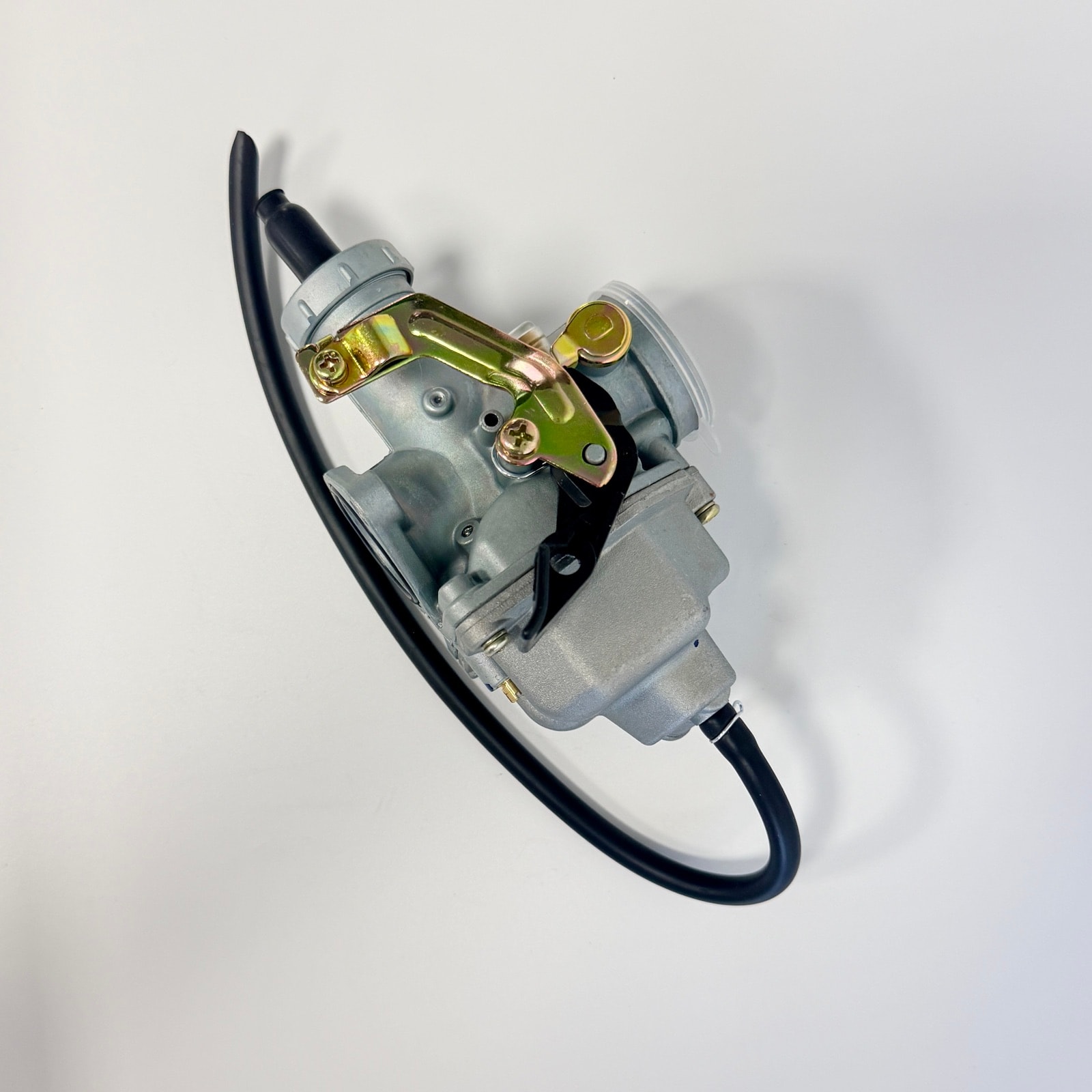

PZ27 摩托车化油器压铸与总成：量孔按流量分档装配，怠速流量一致性 ±2%
化油器是我们的长线量产品类，PZ27 累计交付超过 100 万件。量孔位置偏移 0.1 mm 就会让怠速流量偏差超过 5%；我们以同一基准加工量孔与喉管、量孔按流量分档装配、成品 100% 上流量台架，怠速流量一致性控制在 ±2% 以内。
零件参数
| 零件名称 | PZ27 摩托车化油器总成 |
|---|---|
| 零件类型 | 化油器与流体控制件 |
| 应用产品 | 125–150 cc 摩托车发动机 |
| 客户类型 | 摩托车主机厂与售后市场 |
| 材料牌号 | ADC12 (JIS H5302) |
| 外形尺寸 | 约 110 × 95 × 90 mm（总成） |
| 单件重量 | 约 420 g（总成） |
| 壁厚范围 | 2.5 – 4.0 mm |
| 关键要求 | 量孔位置度、浮子室密封面平面度、怠速流量一致性 |
| 后加工 | 喉管镗削、量孔钻铰、密封面铣削、螺纹加工 |
| 表面处理 | 抛丸 + 钝化 |
| 交付形式 | 成品总成（含配套件） |
| 量产起始 | 2003 |
* 本案例参数为代表性数值，具体项目以图纸与评审结果为准。
更新于
技术要求
尺寸精度
喉管直径公差为 ±0.05 mm，量孔孔径公差为 ±0.01 mm。量孔孔径直接决定供油量，是化油器上要求最严的尺寸。
密封性
浮子室结合面与进气法兰面的平面度要求 0.05 mm，并在 0.03 MPa 下保压 30 s 不得泄漏。结合面不平，装车后就会渗油。
功能
怠速与全开两个工况的流量按客户给定的流量曲线验收，允差 ±2%。
技术难点
量孔位置度直接决定油气比
量孔位置偏移 0.1 mm 即可造成怠速流量偏差超过 5%，装车后怠速不稳。量孔与喉管的相对位置决定负压取压点，位置偏移改变了该点的压差，进而改变吸油量。
浮子室密封面变形
密封面平面度超差时，装车后出现渗油。薄壁腔体在铸造残余应力与装夹力下变形；若在应力释放前精加工，加工时合格、放置后翘曲。
我们的做法
量孔与喉管在同一基准下加工（CNC 加工）
量孔与喉管的相对位置决定取压点，基准一旦转换，位置误差就会直接变成流量误差。我们让量孔和喉管在同一基准下完成加工，并用 2.5 次元影像仪对量孔位置 100% 全检。
粗加工后时效，再精铣密封面（加工工艺）
浮子室是薄壁腔体，若在铸造应力释放前精加工，就会出现加工时合格、放置后翘曲。我们在粗加工后安排自然时效，应力释放后再精铣密封面；精加工后和放置 24 h 后各测一次平面度。
量孔铜件按流量分档装配（配套件来料）
量孔孔径做到 ±0.01 mm 仍不足以保证流量一致。我们对来料量孔铜件 100% 按流量分档并记录档位，同一台化油器按同一档取用。
成品 100% 流量台架测试（成品检验）
每台化油器总成都在流量台架上测试怠速与全开流量，流量曲线留档，超出允差的不放行。
结果（稳定量产状态）
进入稳定量产后，整机怠速流量一致性控制在 ±2% 以内，浮子室渗漏投诉低于 0.1%。这款化油器常年批量供货，累计交付已超过 100 万件。
本案例常见问题
化油器量孔的流量一致性怎么控制？+
量孔孔径公差通常只有 ±0.01 mm，单靠加工公差不足以保证流量一致，行业做法是来料后按实测流量分档（例如每 1% 一档），装配时同一台整机取同一档。我们对量孔铜件执行 100% 流量分选并记录档位，成品再上流量台架复测，确保整机怠速与全开流量落在客户曲线的 ±2% 以内。
化油器本体的气密怎么测？+
分两块：浮子室腔体做压降法气密，常见 0.03 MPa 保压 30 秒；进气法兰面与节气门轴孔做整体密封测试，防止怠速时吸入额外空气。轴孔处若用油封或衬套，还要在装配后复测一次，因为压装本身可能改变密封状态。
