案例研究 · 泵阀与流体件
发动机节温器盖压铸：热循环后平面度变化 ≤ 0.02 mm，装机渗漏投诉低于 0.1%
冷却系统承压件，长期处于热循环和冷却液腐蚀环境。台架热循环后密封面曾出现变形渗漏，长期使用后气孔处还会腐蚀扩展。我们在加工前去应力时效、每批光谱分析控制杂质，配合 0.25 MPa 气密全检，装机渗漏投诉低于 0.1%。
零件参数

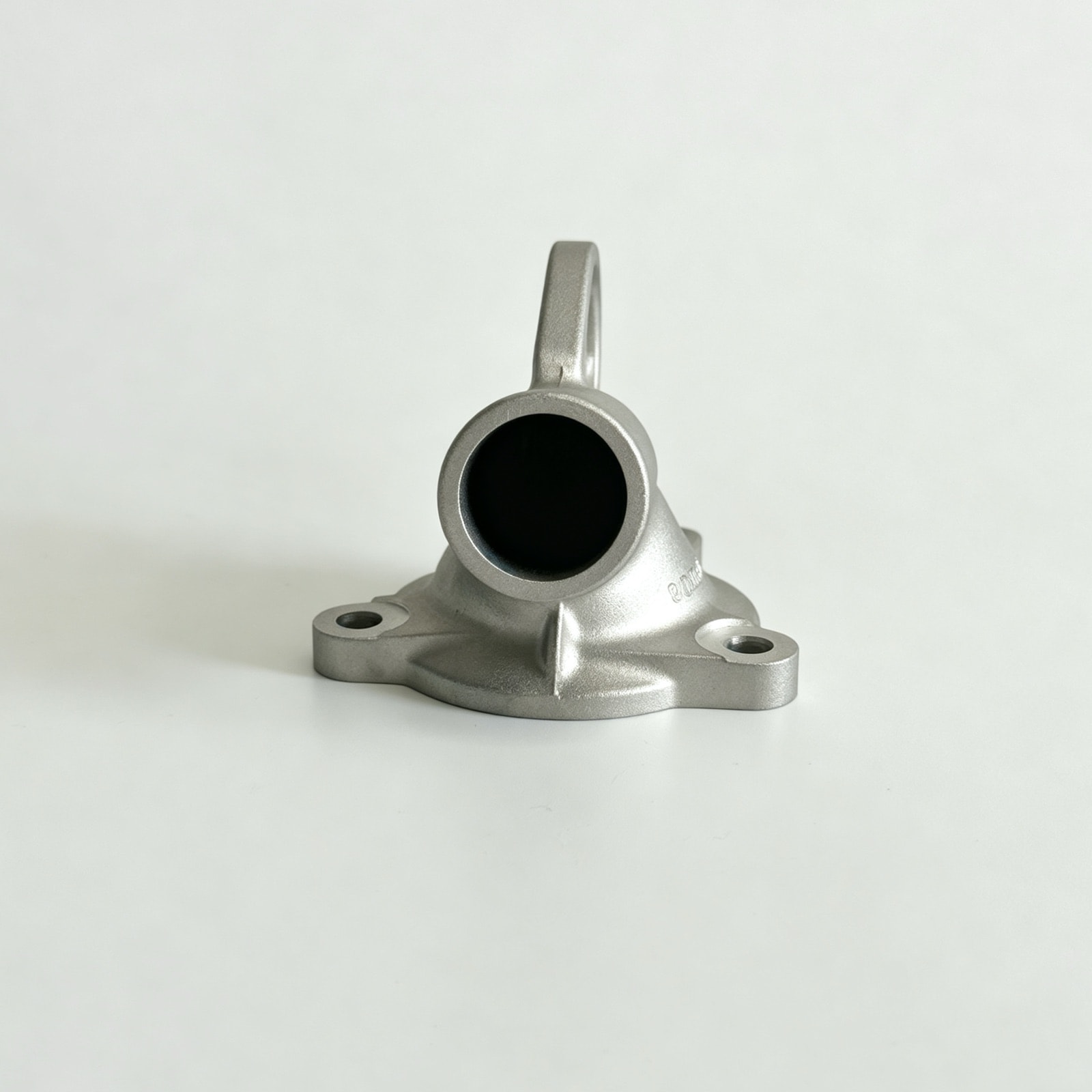

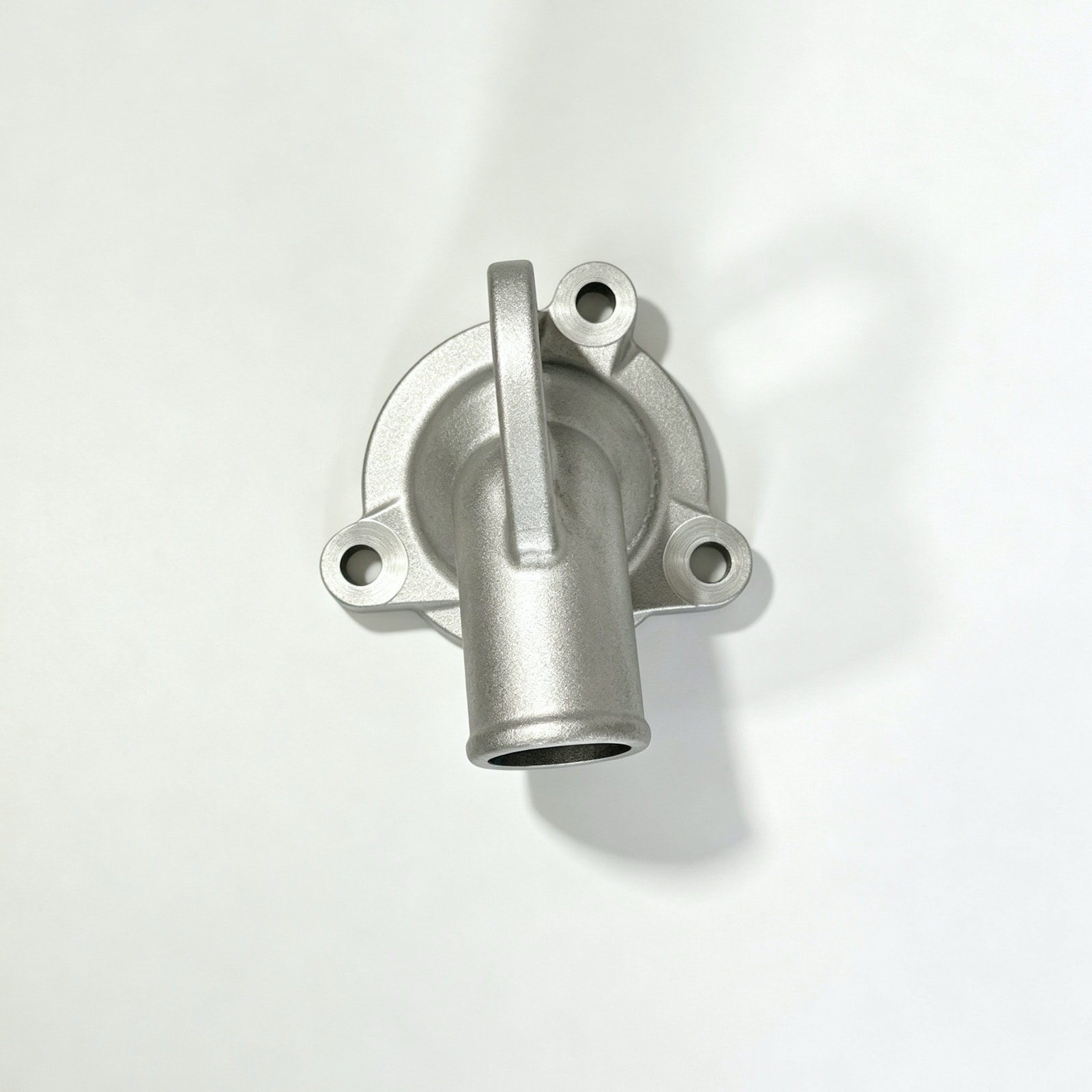

| 零件名称 | 发动机节温器盖（出水接头） |
|---|---|
| 零件类型 | 泵体与气密壳体 |
| 应用产品 | 发动机冷却系统节温器座 |
| 客户类型 | 主机厂一级供应商 |
| 材料牌号 | ADC12 (JIS H5302) |
| 外形尺寸 | 约 95 × 80 × 65 mm |
| 单件重量 | 约 230 g |
| 壁厚范围 | 3.0 – 4.5 mm |
| 关键要求 | 密封面平面度、承压气密、耐冷却液腐蚀 |
| 后加工 | 密封面铣削、接管口加工、钻孔攻牙 |
| 表面处理 | 抛丸 |
| 交付形式 | 加工件 |
| 量产起始 | 2023 |
* 本案例参数为代表性数值，具体项目以图纸与评审结果为准。
更新于
技术要求
密封性
节温器盖承受冷却系统压力，按 0.25 MPa 保压 30 s 做气密测试，不允许泄漏。
形位公差
密封面平面度要求不超过 0.05 mm，并且在热循环后仍要保持。
材料
合金成分与杂质每批做光谱分析，铁含量受控。铝合金在冷却液中的耐蚀性受铁等杂质含量影响。
技术难点
热循环下的密封面微变形
台架热循环试验后密封面平面度变化，出现渗漏。铸造残余应力在反复热循环中逐渐释放，零件产生不可逆的尺寸变化，未做时效处理的件尤其明显。
冷却液环境下的腐蚀渗漏
长期使用后在气孔处出现腐蚀扩展，形成渗漏通道。铝合金在冷却液中的耐蚀性受铁等杂质含量影响；内部气孔一旦与外界连通，腐蚀介质渗入后加速扩展。
我们的做法
加工前去应力时效（毛坯处理）
铸造残余应力会在反复热循环中逐渐释放，让密封面产生不可逆的变形。我们在加工前对毛坯做去应力时效，热循环试验后抽检平面度变化。
每批光谱分析，严格控制合金杂质（来料与熔炼）
杂质超标会降低零件在冷却液中的耐蚀性。我们对每批合金做光谱分析，报告留档，可根据您的要求随货提供。
高压压铸并优化浇排，降低内部气孔（压铸工艺）
内部气孔一旦与外界连通，冷却液渗入后会加速腐蚀，形成渗漏通道。我们通过优化浇排与排气减少内部气孔；按 X 射线抽检，成品 100% 气密测试。
结果（稳定量产状态）
进入稳定量产后，气密试压一次通过率在 99% 以上，热循环后的平面度变化不超过 0.02 mm，装机后的渗漏投诉低于 0.1%。
本案例常见问题
冷却系统件为什么要控制铁含量？+
铁在 ADC12 中一方面是必要的（约 0.7–1.1% 可以防止粘模），另一方面含量过高会形成针状富铁相，降低韧性并成为腐蚀起点。冷却液环境下，这些富铁相与铝基体形成电偶，加速局部腐蚀，长期使用后可能从气孔处扩展成渗漏通道。所以我们对冷却系统件的合金执行每批光谱分析并控制铁含量上限，报告可随货提供。
承压件需要做时效处理吗？+
如果零件会经历反复热循环，建议做。压铸件内部存在残余应力，在热循环中逐渐释放会造成不可逆的尺寸变化——典型表现是台架试验后密封面平面度变了、开始渗漏。常规做法是加工前做 180–200 ℃、2–3 小时的稳定化处理，让尺寸变化提前完成；对精度要求一般的件，自然时效数周也有类似效果但周期不可控。
