案例研究 · 摩托车与两轮车

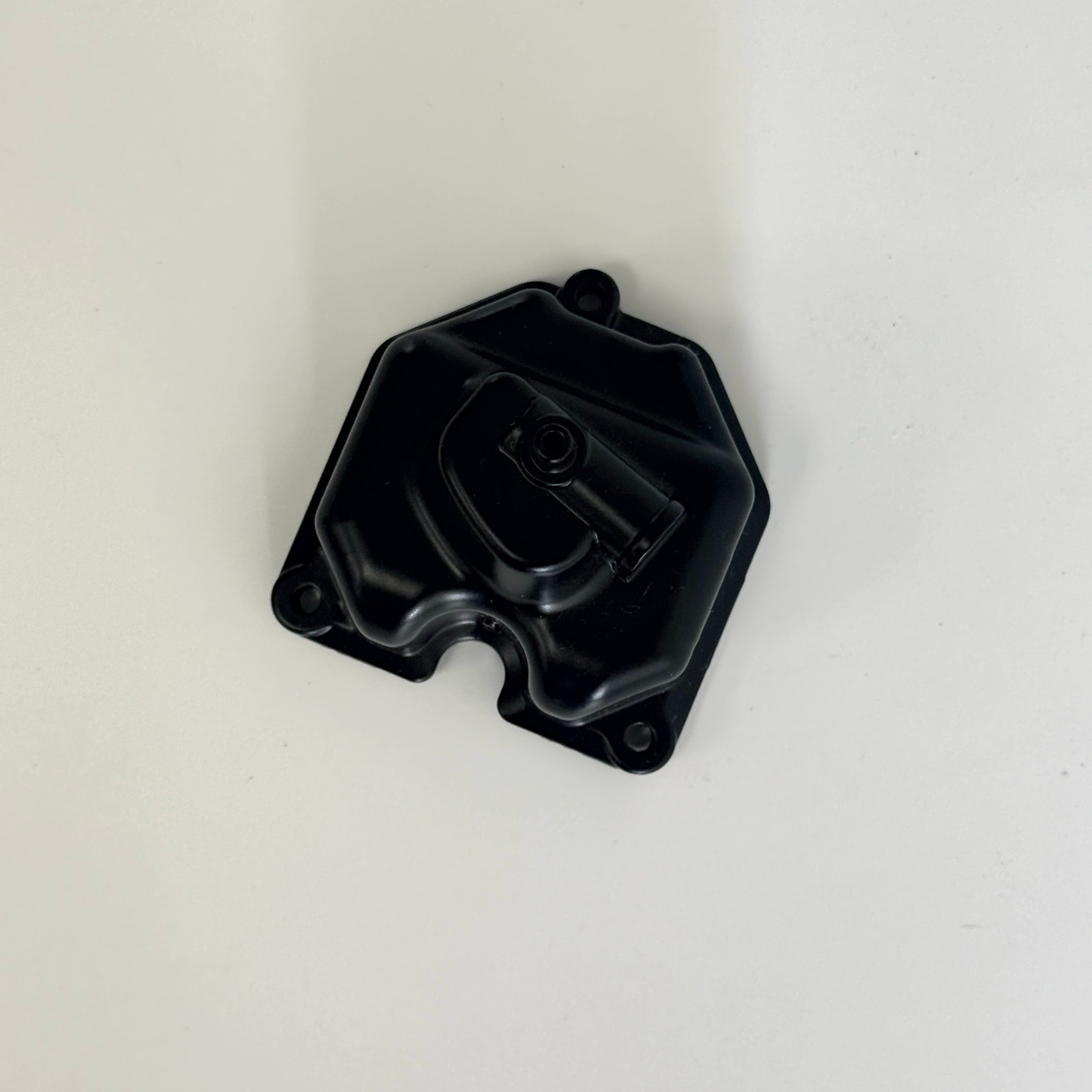

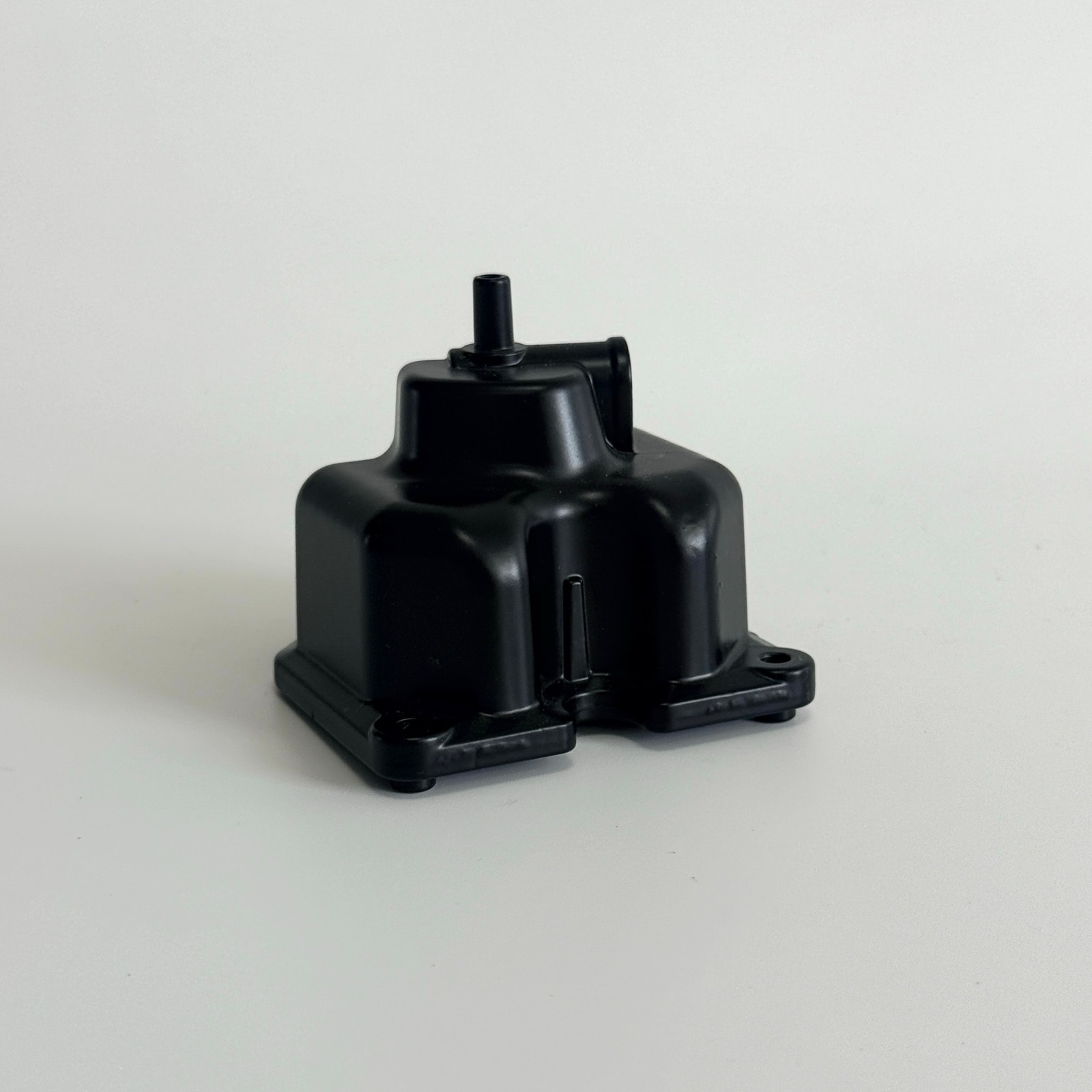

摩托车气门室盖压铸：6 mm 窄密封面平面度 0.05 mm，气密一次通过率 99%
小型盖体，密封面只有 6 mm 宽，通气嘴根部是孤立热节，气密测试偶发泄漏。我们加大通气嘴根部圆角并增设溢流槽，密封面单侧成型、整面一刀铣出，气密一次通过率达到 99%，黑色涂层外观不良低于 1%。
零件参数
| 零件名称 | 摩托车气门室盖 |
|---|---|
| 零件类型 | 盖体与结构件 |
| 应用产品 | 摩托车发动机气门室 |
| 客户类型 | 摩托车主机厂 |
| 材料牌号 | ADC12 (JIS H5302) |
| 外形尺寸 | 约 95 × 80 × 40 mm |
| 单件重量 | 约 130 g |
| 壁厚范围 | 2.5 – 3.5 mm |
| 关键要求 | 密封面平面度、通气嘴气密、涂层外观 |
| 后加工 | 密封面铣削、安装孔钻孔 |
| 表面处理 | 喷砂 + 黑色喷涂 |
| 交付形式 | 成品件 |
| 量产起始 | 2022 |
* 本案例参数为代表性数值，具体项目以图纸与评审结果为准。
更新于
技术要求
形位公差
密封面平面度要求不超过 0.05 mm。密封面只有 6 mm 宽，边缘的一点塌陷都会让密封垫压不实。
密封性
腔体与通气嘴一起做气密测试，0.03 MPa 保压 20 s 不允许泄漏。
外观
外表面不允许缩水，黑色涂层要求均匀，按外观限度样板判定。
技术难点
通气嘴根部热节
通气嘴根部 X 射线可见缩松，气密测试偶发泄漏。细长凸台与盖体交接处等效壁厚突变，形成孤立热节，缺少补缩通道。
窄密封面的平面度
密封面宽度仅 6 mm，铣削后局部塌边，密封垫压不实。窄面铣削时刀具切入切出的让刀会在边缘留下微量塌陷，宽面上可以忽略，窄面上直接影响密封。
我们的做法
通气嘴根部加大圆角，并在附近增设溢流槽（DFM + 模具设计）
细长的通气嘴与盖体交接处壁厚突变，形成没有补缩通道的孤立热节。我们在 DFM 阶段加大根部圆角，并在附近增设溢流槽引导补缩；根部按 X 射线抽检，成品 100% 气密测试。
密封面单侧成型，整面一刀铣出（模具设计 + CNC）
窄面铣削时，刀具切入切出的让刀会在边缘留下微量塌陷。我们让密封面整体在同一侧模具上成型，加工时整面一刀铣出，不留接刀；平面度全检，并着色检查接触率。
涂装前外观全检，缩水件不进入涂装（工序间检验）
外表面缩水在黑色涂层下会更明显。我们在涂装前按限度样板逐件检查，有缩水的零件不进入涂装。
结果（稳定量产状态）
进入稳定量产后，气密试压一次通过率达到 99%，涂层外观不良低于 1%，密封面平面度不超过 0.05 mm。
本案例常见问题
凸台根部缩松怎么改？+
根本原因是等效壁厚突变形成孤立热节。改法有三个方向：一是设计上把凸台根部做成渐变过渡并加大圆角，必要时把凸台掏空；二是模具上在热节附近增设溢流槽建立补缩通道，或做局部挤压；三是工艺上加强该区域冷却，缩短凝固时间差。优先改设计，因为模具和工艺的补救空间有限。
窄密封面怎么保证密封？+
三个要点：铣削时整面一刀走完，避免接刀痕；进退刀安排在密封面之外，把让刀留下的塌边移出有效密封带；验收时用着色检查接触率而不是只测平面度，因为窄面上 0.03 mm 的塌边就足以让密封垫局部不接触。
